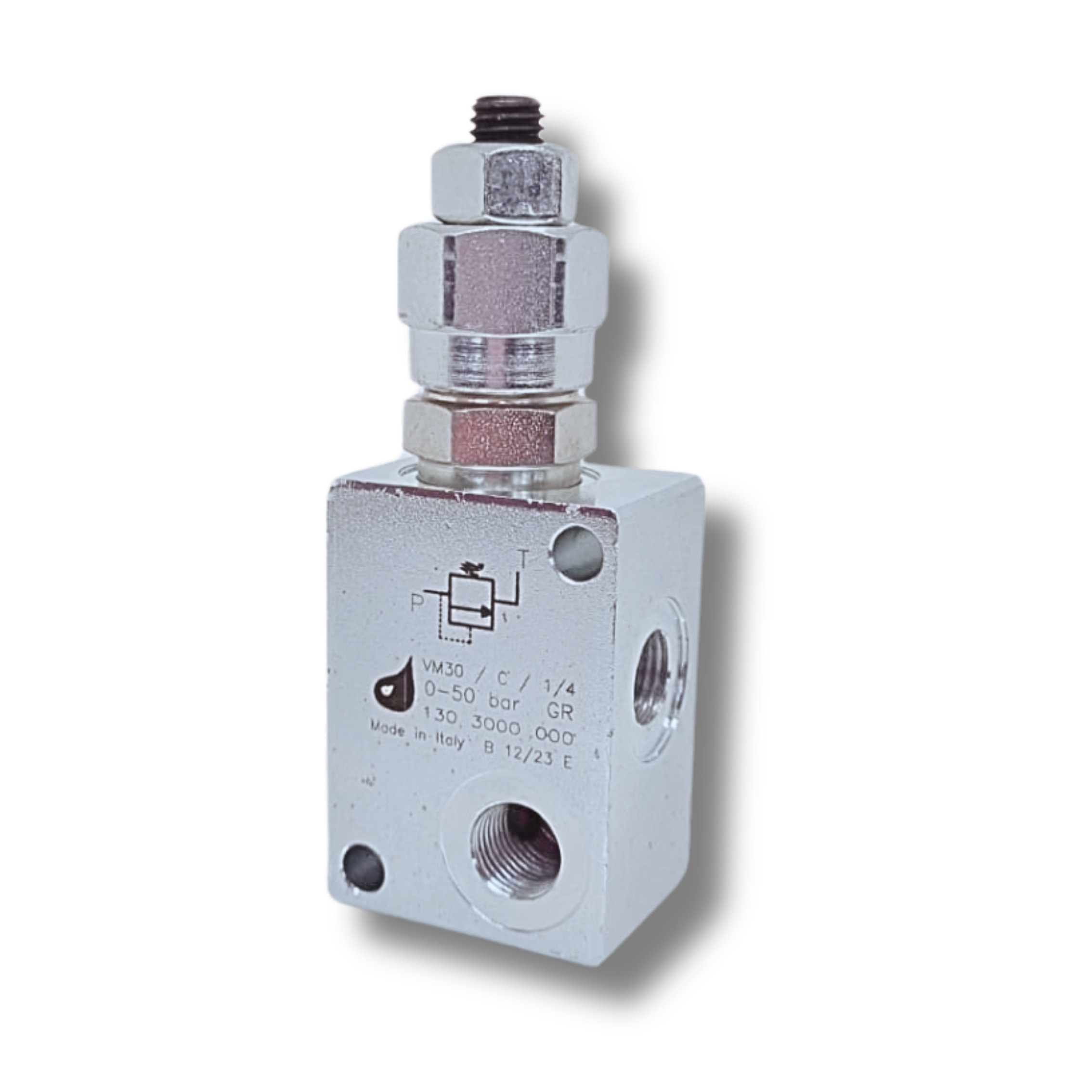

VALVOLA DI MASSIMA PRESSIONE A CARTUCCIA CON COLLETTORE IN LINEA VERSIONE SMALL – VM30/C e VM45/C –

VM30-C

COD: 130 XKY0 000 - 140 XYK0 000 Categoria:

Descrizione

APPLICAZIONE:

La valvola di massima pressione a cartuccia con collettore in linea utilizzata per limitare la pressione entro il valore desiderato e permette lo scarico della portata in eccesso al serbatoio. Questa versione è definita “small” in quanto ha versioni più ridotte rispetto alla valvola di massima pressione diretta a cartuccia versione 30lt e 45lt standard.

La valvola è di tipo ad azione diretta.



MONTAGGIO e FUNZIONAMENTO:

Collegare il ramo in pressione con l’uscita P e il ramo di scarico al serbatoio con l’uscita T.

Quando la pressione P è superiore al carico della molla che agisce sull’otturatore, il flusso in eccesso attraversa la valvola scaricando in T.

Per regolare la pressione occorre allentare il dado, avvitare o svitare il grano per aumentare o ridurre la pressione.

Quando si raggiunge la pressione desiderata, stringere nuovamente il dado. Importante è rimanere all’interno del campo di regolazione della molla scelta.



A RICHIESTA:

Regolazione specifica – Zincature speciali – Piombatura della registrazione – Tappo in acciaio.

Note costruttive

Cartuccia: acciaio zincato

Collettore: acciaio zincato

Componenti interni :acciaio zincato e temprato

Non ammette trafilamento.

Assenza di vibrazioni.

Portata max : 35 e 40 l/min

Scheda tecnica

Page 107-108 _ VALVOLE E COMPONENTI _ SERIE SMALL VM 30-C – VM 45-C
