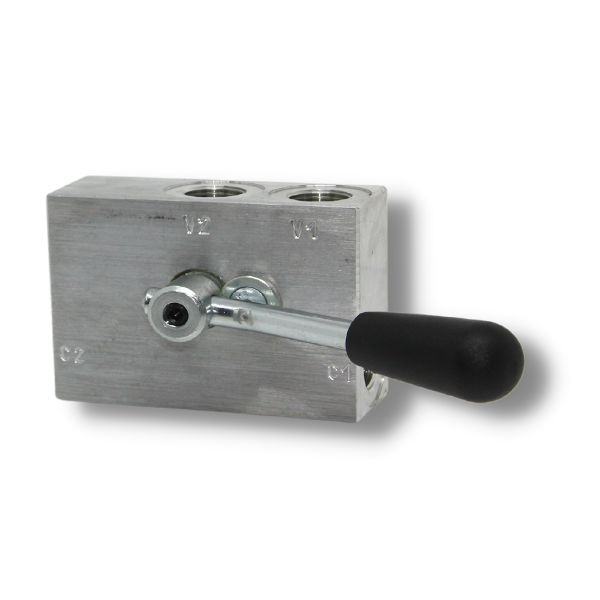

VALVOLA DI RITEGNO PILOTATA SEMPLICE EFFETTO CON RUBINETTO – RPSE –

COD: 720 X1X0 000 Categoria:

Descrizione

APPLICAZIONE:

La valvola di ritegno pilotata semplice effetto con rubinetto è utilizzata per bloccare in posizione un cilindro in un’unica direzione e renderlo insensibile alle forze esterne. Il passaggio del flusso in senso inverso avviene con un comando pilota.

L’uso del rubinetto permette di escludere o alimentare l’attuatore. Questa versione è molto utilizzata negli stabilizzatori in quanto molto affidabili.

MONTAGGIO E FUNZIONAMENTO:

Collegare V2 con l’attuatore e V1 con la sua alimentazione.

L’altra uscita dell’attuatore ed il comando pilota possono essere collegati indifferentemente con C1 e C2.

Con la leva in posizione 1 , alimentando V1 il flusso è libero da V1 a V2 mentre alimentando indifferentemente C1 o C2 l’attuatore viene sbloccato e ritorna alla posizione di partenza.

Con la leva in posizione 2, la valvola e il cilindro sono isolati dall’impianto.

A RICHIESTA:

Rapporti di pilotaggio fuori standard – Corpo in acciaio – Zincature e trattamenti speciali.

Note costruttive

Corpo: alluminio

Componenti interni: acciaio zincato e acciaio temprato

Molle: 0,5 bar

O-Ring: NBR

Non ammette trafilamento.

Scheda tecnica

RPSE

3D

Stiamo provvedendo ad inserire le informazioni mancanti.

Per ricevere il file .stp, inviare una mail di richiesta. Grazie.
