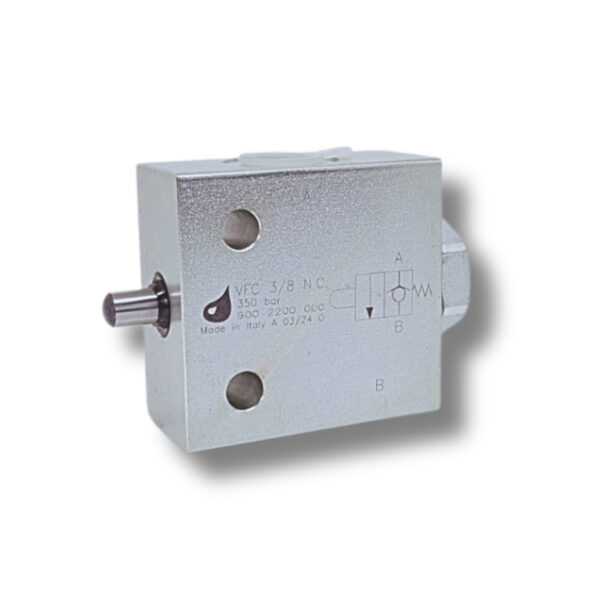

VALVOLA DI FINE CORSA NORMALMENTE CHIUSA – VFC NC –

VFC

COD: 900 X200 000 Categoria:

Descrizione

APPLICAZIONE:

La valvola di fine corsa è utilizzata per chiudere il passaggio di olio in un circuito idraulico attraverso un comando meccanico.

Il flusso è normalmente aperto in entrambe le direzioni.

La chiusura della valvola si ottiene spingendo il cursore meccanicamente.



MONTAGGIO e FUNZIONAMENTO:

Collegare indifferentemente A o B all’attuatore da comandare.

Il flusso è libero.

Una volta azionato meccanicamente il cursore, il flusso è bloccato in entrambe le direzioni.

Note costruttive

Corpo: acciaio zincato

Componenti interni: acciaio zincato e temprato

O-Ring: NBR

Corsa massima del cursore: 12 mm

Non ammette trafilamento.

Scheda tecnica

VFC NC

3D

Stiamo provvedendo ad inserire le informazioni mancanti.

Per ricevere il file .stp, inviare una mail di richiesta. Grazie.
