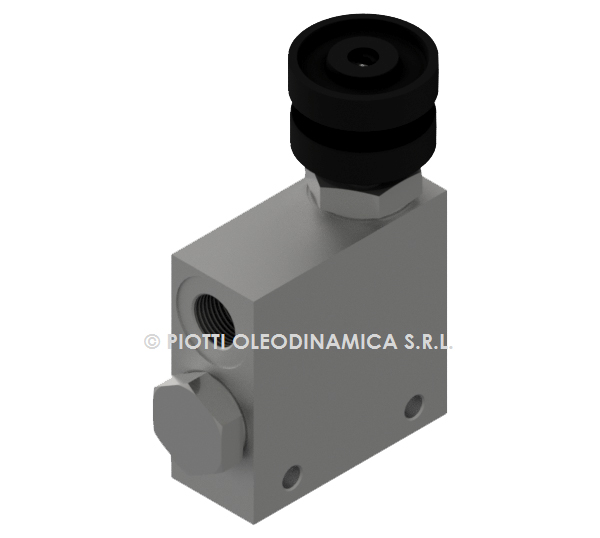

VALVOLA PRIORITARIA 3 VIE CON SCARICO AL SERBATOIO – VP3E

VP3E

COD: 475 X000 000 Categoria:

Descrizione

APPLICAZIONE:

La valvola prioritaria 3 vie con scarico al serbatoio, è utilizzata per regolare e mantenere costante la portata in un’uscita (1 ) e mandare la portata in eccesso alla seconda uscita (2), indipendentemente dalla variazione di pressione.



MONTAGGIO e FUNZIONAMENTO:

Collegare l’attuatore di cui si vuole mantenere costante la portata alla porta 1 e l’alimentazione alla porta 3.

Collegare infine l’uscita 2 al serbatoio.

Il flusso passa attraverso l’uscita 3 ed esce da 1 al valore di portata desiderato.

Il flusso in eccesso, insensibile alla variazione di pressione, scaricando al serbatoio.

Per aumentare la portata dell’uscita 1 , allentare il volantino X ed avvitare il volantino Y.

Viceversa svitare per diminuire.



A RICHIESTA:

Corpo in acciaio

Note costruttive

Corpo: alluminio

Componenti interni: acciaio zincato e temprato

O-Ring: NBR

Trafilamento ridotto.

Scheda tecnica

VP3E

3D

Stiamo provvedendo ad inserire le informazioni mancanti.

Per ricevere il file .stp, inviare una mail di richiesta. Grazie.
