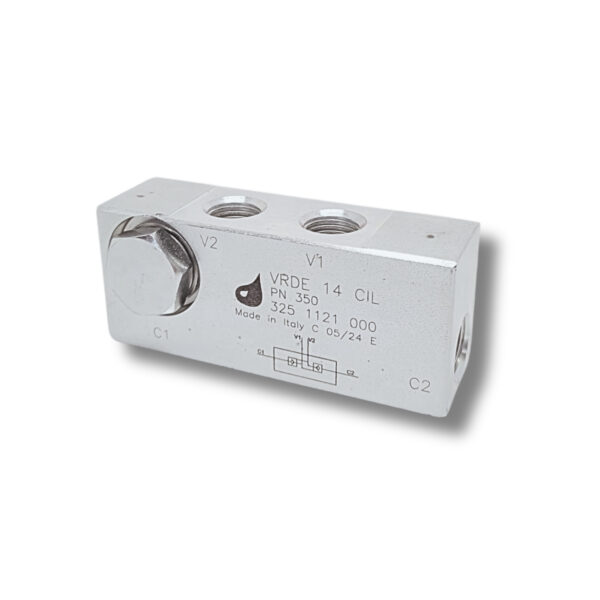

VALVOLA DI BLOCCO DOPPIO EFFETTO IN LINEA MONTAGGIO SU BORCHIA CILINDRO – VRDE/CIL..-

COD: 325 X1X1 000 Categoria:

Descrizione

APPLICAZIONE:

La valvola di blocco pilotata doppio effetto in linea montaggio su borchia è utilizzata per bloccare in posizione un attuatore in entrambi le direzioni e renderlo insensibile alle forze esterne.

Questa versione è particolarmente indicata quando c’è uno spazio limitato tra le porte del cilindro.

MONTAGGIO e FUNZIONAMENTO:

Collegare le uscite C1 e C2 al lato dell’attuatore e V1 e V2 all’alimentazione. Il flusso passa libero da V1 verso C1 alimentando l’attuatore ad esso collegato. Contemporaneamente il pilota apre il ritegno sulla bocca C2 permettendo il ritorno del flusso libero verso V2. Alimentando V2 si ottiene l’operazione opposta.

A RICHIESTA:

Rapporti di pilotaggio fuori standard – Molle 3 e 6 bar – Senza OR sul pilota – Zincature e trattamenti speciali – Guarnizioni speciali.

Note costruttive

Corpo: acciaio zincato

Componenti interni: acciaio zincato e temprato

Tenuta: a spillo

Molle: 0,5 bar

O-ring: NBR

Tenuta OR su pilota.

Non ammette trafilamento.

Scheda tecnica

VRDE/CIL 38

3D

Stiamo provvedendo ad inserire le informazioni mancanti.

Per ricevere il file .stp, inviare una mail di richiesta. Grazie.
