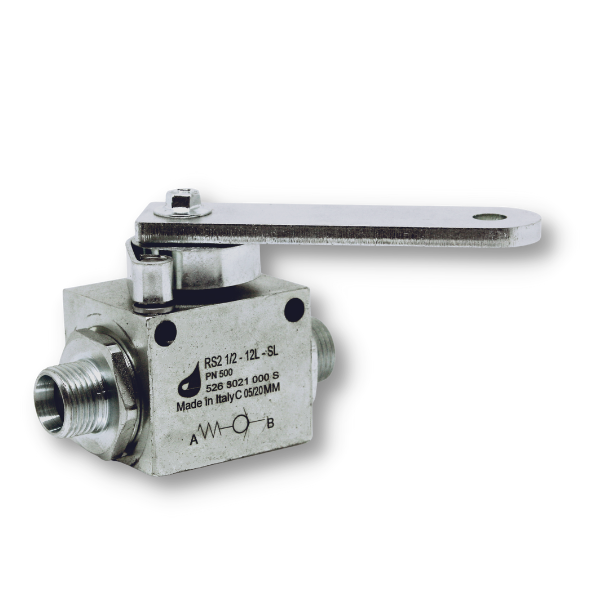

RUBINETTO A SFERA “STROKE LIMITER ” – RSS –

COD: 526 X000 S Categoria:

Descrizione

APPLICAZIONE:

Il rubinetto a sfera “stroke limiter” è utilizzato per limitare la corsa sui cilindri idraulici a semplice effetto.

MONTAGGIO E FUNZIONAMENTO:

Leva in posizione di partenza, la valvola è aperta.

Normalmente aperto:

Collegare il cavo collegato all’asta del cilindro con la maniglia della valvola. Il movimento aziona la maniglia ruotando la sfera nella posizione di chiusura. Interrompendo il flusso. Dopo la chiusura della valvola, la pressione è trasferita sulla sfera e passa attraverso il forellino di scarico. Il cilindro quindi si ritrae e la molla a spirale si rilassa riportando la sfera in posizione di partenza.

Fori fissaggio speciali – Attacchi maschio BSP – Configurazioni speciali fuori standard – Zincature e trattamenti speciali.

Note costruttive

Corpo: acciaio zincato

Componenti interni: acciaio zincato, cromato e temprato

Tenute: Delrin

O-Ring: NBR

Temperatura d’esercizio max: -20°C / +80°C
