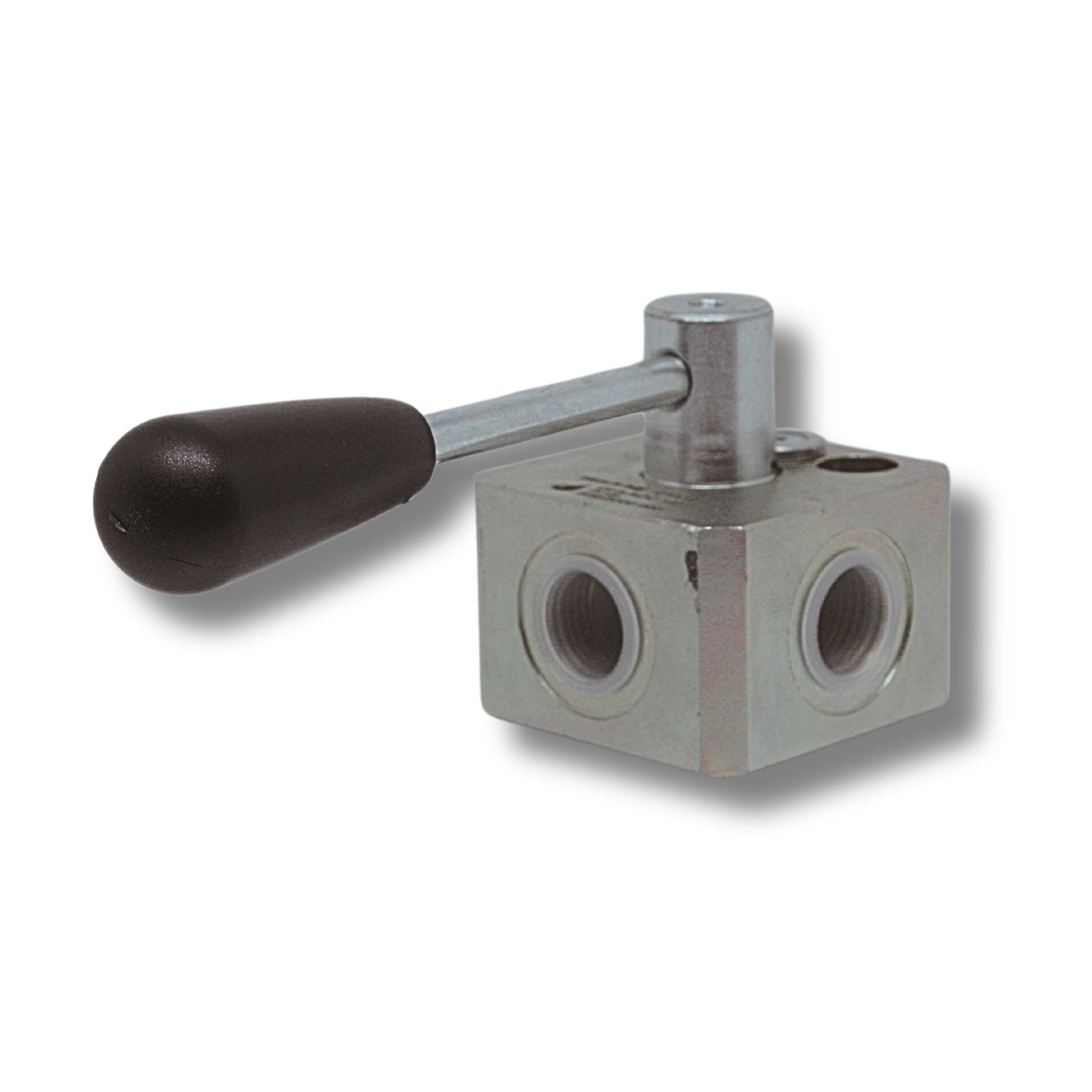

DEVIATORE DI FLUSSO 3 VIE ALTA PRESSIONE – DF3 ACC –

DF3

COD: 520 X000 000 Categoria:

Descrizione

APPLICAZIONE:

Il deviatore di flusso a tre vie per alta pressione è utilizzato per collegare o escludere il flusso verso due utilizzi usando una sola alimentazione.

Questa particolare configurazione si presta anche per l’azionamento di un attuatore a semplice effetto.

È utilizzato per alte pressioni.



MONTAGGIO e FUNZIONAMENTO:

Collegare l’alimentazione all’uscita P e gli utilizzi alle uscite A e B.

Tipo B (centro Chiuso): con la leva in posizione centrale tutte e tre le uscite sono chiuse (ammesso trafilamento contenuto).

Tipo F (centro Aperto) : con la leva in posizione centrale tutte e tre le uscite sono collegate.

Ruotando la leva in posizione 1 si alimenta l’uscita A.

Ruotando la leva in posizione 2 si alimenta l’uscita B.

Note costruttive

Corpo: acciaio

Componenti interni :acciaio zincato e temprato

O-ring: NBR

Trafilamento contenuto

Scheda tecnica

DF3/ACC

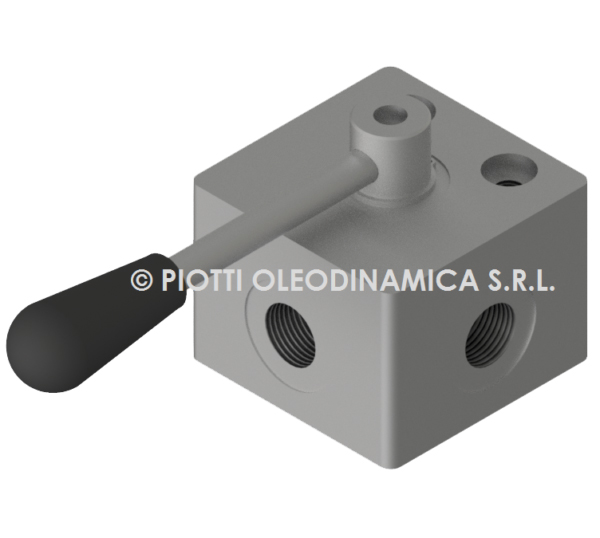

3D

Stiamo provvedendo ad inserire le informazioni mancanti.

Per ricevere il file .stp, inviare una mail di richiesta. Grazie.
