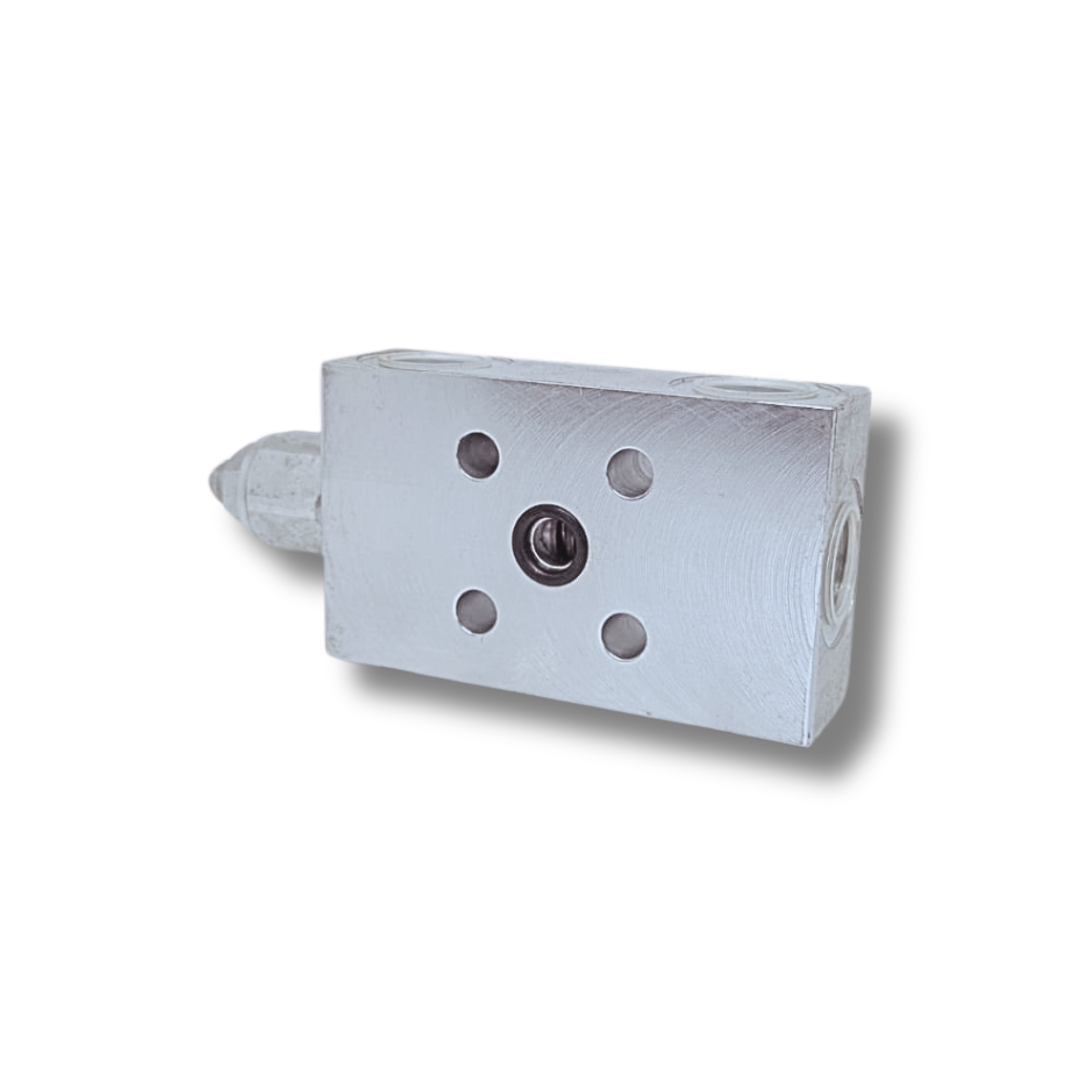

VALVOLA OVERCENTER SEMPLICE EFFETTO FLANGIABILE – VOSE FL –

VOSE FL_corretto

COD: 810 X110 FL Categoria:

Descrizione

APPLICAZIONE:

La valvola overcenter semplice effetto flangiabile è utilizzata per controllare il movimento ed il blocco di un attuatore in una sola direzione.

Garantisce l’arresto del flusso, la discesa controllata del carico impedendo la cavitazione, protegge il circuito dagli aumenti di pressione e permette il passaggio libero nel senso opposto.

Grazie agli attacchi a flangia è possibile montarla direttamente sull’attuatore.



MONTAGGIO e FUNZIONAMENTO:

Collegare l’uscita V1 e V2 all’alimentazione, l’uscita C1 all’attuatore con flusso libero e flangiare C2 al lato dell’attuatore.

V1 e V2 sono invertibili.

Traratura 30% superiore alla pressione indotta dal carico.



A RICHIESTA:

Zincature speciali – Tappo in acciaio – Regolazione specifica.

Note costruttive

Corpo: acciaio zincato

Componenti interni: acciaio zincato e temprato

Molla: 0,5 bar

O-Ring: NBR

Non ammette trafilamento.

Scheda tecnica

VOSE FL

3D

Stiamo provvedendo ad inserire le informazioni mancanti.

Per ricevere il file .stp, inviare una mail di richiesta. Grazie.
