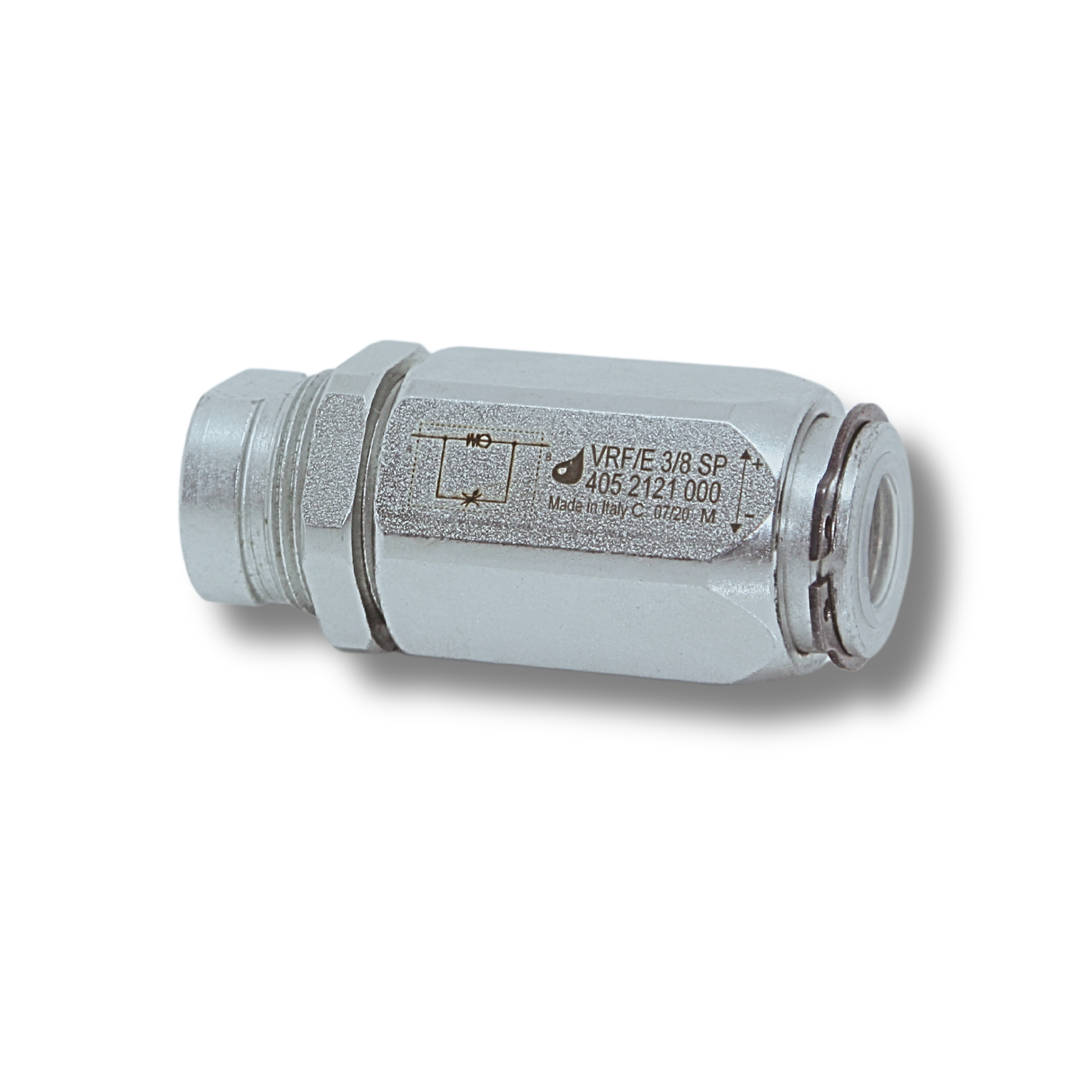

VALVOLA DI REGOLAZIONE FLUSSO UNIDIREZIONALE A MANICOTTO -VRF/E –

COD: 405 X1Y1 000 Categoria:

Descrizione

APPLICAZIONE:

La valvola di regolazione flusso unidirezionale a manicotto o definita anche “a pigna” è utilizzata per regolare la velocità di un attuatore in un senso e consentire il ritorno libero nella direzione opposta.

MONTAGGIO E FUNZIONAMENTO:

Collegando A all’attuatore si regola il flusso sull’uscita B.

In senso opposto, il flusso è libero.

La regolazione della portata si effettua ruotando il manicotto esterno nel senso desiderato.

Una volta stabilita la regolazione, avvitare la ghiera di fermo in posizione per mantenere i valori impostati anche in presenza di vibrazioni.

Ruotare in senso orario per aumentare il flusso e viceversa.

A RICHIESTA:

Molle 3 e 6 bar – Filetti metrici – Zincature speciali.

Note costruttive

Corpo perno: acciaio zincato

Componenti interni :acciaio temprato, rettificato e zincato

Tenuta a cono o a sfera.

O-Ring: NBR

Trafilamento ridotto.

Scheda tecnica

VRF/E UNIDIREZIONALE

3D

Stiamo provvedendo ad inserire le informazioni mancanti.

Per ricevere il file .stp, inviare una mail di richiesta. Grazie.
