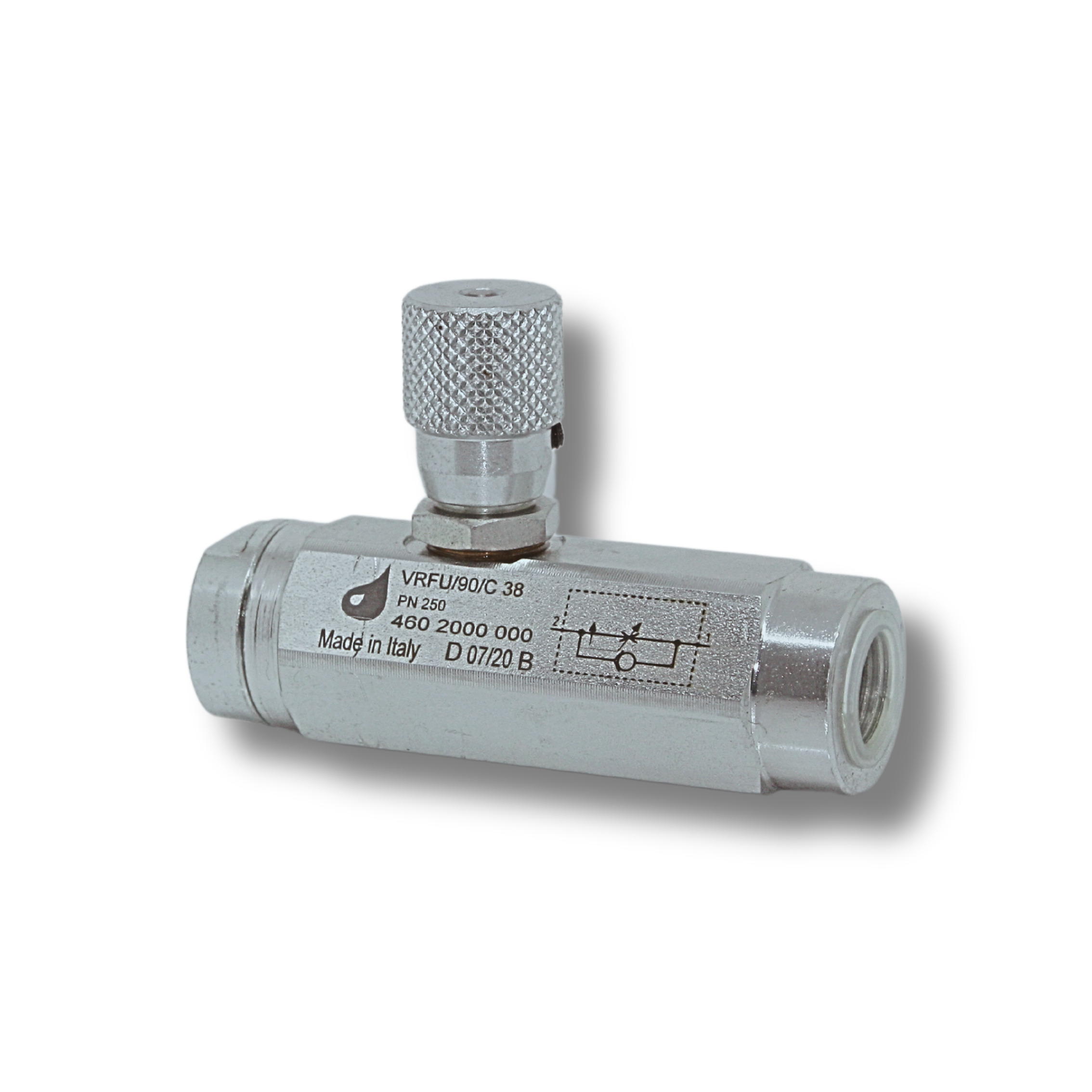

REGOLATORE DI FLUSSO UNIDIREZIONALE COMPENSATO 90° – VRFU/C –

COD: 460 X000 000 Categoria:

Descrizione

APPLICAZIONE:

Il regolatore di flusso unidirezionale compensato è utilizzata per regolare la velocità del flusso di olio in un senso e permettere il ritorno libero nella direzione opposta.

Caratteristica di questa valvola è un’elevata sensibilità e precisione nella regolazione che permette di mantenere costante la velocità anche al variare del carico.

MONTAGGIO e FUNZIONAMENTO:

Collegare l’uscita 1 all’attuatore per regolare il flusso sull’uscita 2.

In senso opposto, il flusso è libero.

La regolazione della portata si effettua ruotando il grano di fermo ed agendo lentamente sulla manopola nel senso desiderato.

Una volta stabilita la regolazione desiderata, riportare il grano di fermo in posizione per mantenere i valori impostati anche in presenza di vibrazioni.

A RICHIESTA:

Filetti metrici – Zincature e trattamenti speciali

Note costruttive

Corpo : acciaio zincato

Componenti interni :acciaio zincato e temprato

Tenuta: a cono

Molla: 0,5 bar

O-ring: NBR

Scheda tecnica

VRFU/C

3D

Stiamo provvedendo ad inserire le informazioni mancanti.

Per ricevere il file .stp, inviare una mail di richiesta. Grazie.
