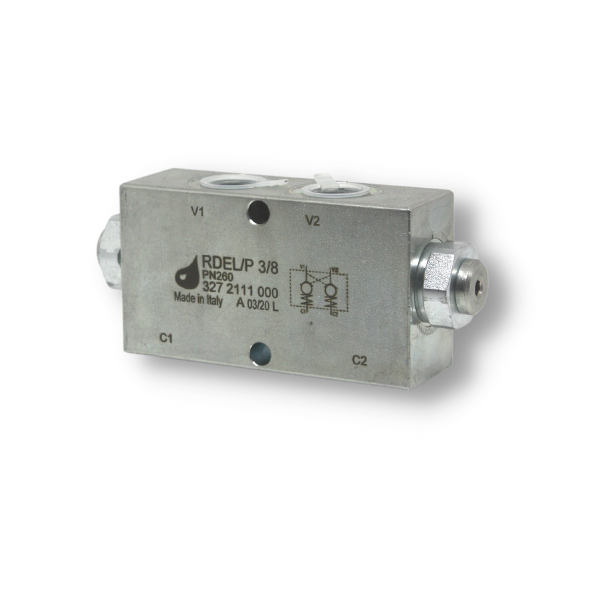

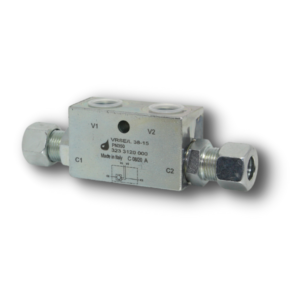

VALVOLA DI RITEGNO PILOTATA DOPPIO EFFETTO CON MONTAGGIO IN LINEA – RDEL/P –

COD: 327 X111 000 Categoria:

Descrizione

APPLICAZIONE:

La valvola di ritegno pilotata doppio effetto con montaggio in linea è utilizzata per bloccare in posizione un cilindro in entrambe le direzioni e renderlo insensibile alle forze esterne.

MONTAGGIO E FUNZIONAMENTO:

Collegare le uscite C1 e C2 all’attuatore e le uscite V1 eV2 all’alimentazione. Il fluido passa libero da V1 a C1 alimentando l’uscita dell’attuatore ad esso collegata.

Contemporaneamente il pilota apre il ritegno su C2 permettendo il flusso libero verso C1 .

Alimentando C1 si ottiene l’operazione contraria.



Note costruttive

Corpo: acciaio

Componenti interni: acciaio zincato e temprato

Tenuta: a spillo

Molle: 3bar

O-Ring: NBR

Non ammette trafilamenti.

Scheda tecnica

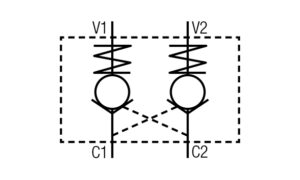

RDEL/P

3D

Stiamo provvedendo ad inserire le informazioni mancanti.

Per ricevere il file .stp, inviare una mail di richiesta. Grazie.
