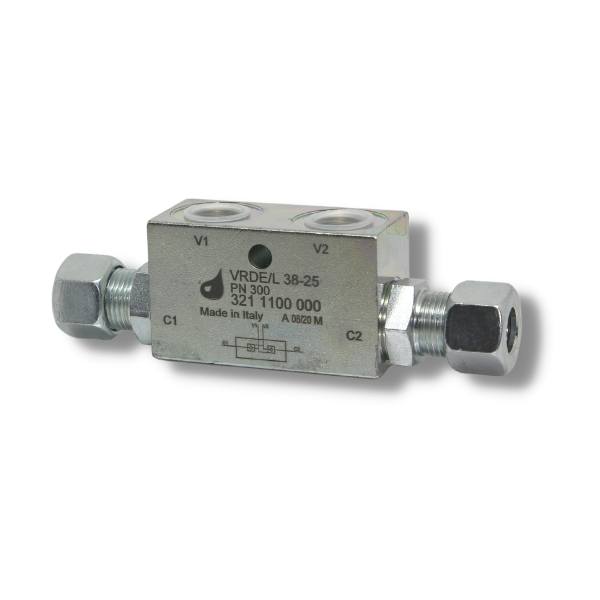

VALVOLA DI BLOCCO PILOTATA DOPPIO EFFETTO IN LINEA DIN 2353 – VRDE/L DIN2353 –

COD: 323 X1X1 000 Categoria:

Descrizione

APPLICAZIONE:

La valvola di blocco pilotata doppio effetto in linea è utilizzata per bloccare in posizione un cilindro in entrambi le direzioni. Questa versione è particolarmente indicata per il montaggio su cilindri oleodinamici.

MONTAGGIO e FUNZIONAMENTO:

Collegare le uscite C1 e C2 all’attuatore e le uscite V1 e V2 all’alimentazione.

Il flusso passa libero da V1 a C1 alimentando il cilindro collegato, contemporaneamente il pilota interno, apre il ritegno sulla bocca opposta C2 e ne permette il ritorno del flusso libero verso V2.

Alimentando V2 si ottiene l’operazione contraria.

A RICHIESTA:

Rapporti di pilotaggio fuori standard – Molle 0,5 e 6 bar – Senza OR sul pilota – Zincature e trattamenti speciali – Versione in acciaio inossidabile – Kit montaggio al cilindro (link alla pagina) – Senza dado e ogiva..



Note costruttive

Corpo: acciaio zincato

Componenti interni: acciaio zincato e temprato

Tenuta: a spillo

Molle: 3 bar (1 /4 e 3/8) 0,5 bar (1 /2 e 3/4)

O-ring: NBR

O-ring sul pilota.

Non ammette trafilamento.

Scheda tecnica

VRDE/L DIN2353

3D

Stiamo provvedendo ad inserire le informazioni mancanti.

Per ricevere il file .stp, inviare una mail di richiesta. Grazie.
